电动滚筒概述



概论
  电动滚筒作为皮带运输机和提升等设备的动力,广泛应用于冶金、矿山、造纸、煤炭、建材、电力、化工、复合肥及筑路机械等行业。我公司生产的电动滚筒有定轴齿轮、摆线针轮、行星针轮三种传动形式,安装型式有电机内置、外置和移动式,电机内置时有油冷式和油浸式两种形式,由于电动滚筒与一般减速机构相比,具有结构紧凑、重量轻、密封性好、安装方便等优点,深得用户的欢迎。

  电动滚筒的执行标准:JB/T7330-2008
  电动滚筒的表示方法

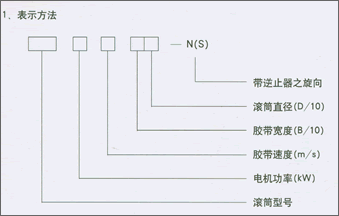

  1、表示方法



  滚筒型号代号说明:
  TDY75型油冷式电动滚筒
  DY1、JYD型移动电动滚筒
  YZ型摆线针轮电动滚筒
  YDW型外装式定轴齿轮电动滚筒
  YZW型外装式摆线针轮电动滚筒
  YTW(YTH)型外装式行星齿轮电动滚筒
  2、滚筒旋转方向判断:由电源输入端(内装时为接线合端,外装时为电机尾部)观察,滚筒顺时针旋转标注S,逆时针旋转标住N,不带逆时器时不标注。
  3、滚筒铸胶种类:分平面胶、菱形胶、人字型胶三种,订货时一般用文字说明。
  示例说明:
  电动机功率为30kw,滚筒带速为1.25m/s,带宽800mm,滚筒直径630mm,带逆止器、由电机尾部观察,顺时针旋转的外装式摆线针轮电动滚筒订货代号:
  YZW-30-1.25-8063-S

电动滚筒功率的计算
  关于输送机械所需要的驱动功率的计算公式,在许多设计手册中都有这样详细介绍,驱动功率通常由三部分组成,即:输送机空运转时所需要的功率;输送机水平运送负荷时所需要的功率和输送机提升负荷时所需要的功率。
  对上述这类功率的计算,在各种机械手册中都有推荐公式,但方式不尽相同,计算结果也可能稍有出入。为了使电动滚筒的设计计算与用户的使用要求统一起来,我们推荐采用下列公式计算电动滚筒所需要的功率:
  式中:
  P—电动滚筒的轴功率(KW)
  C—输送带、轴承等处的阻力系数,数值可从表3中查到
  f—托辊的阻力系数,f=0.025~0.030
  L—输送机的电动滚筒与改向滚筒之间中心距的水平投影(m)
  Gm—输送带、托辊、改向滚筒等旋转零件的重量,数值可从表4中查到(kg/m)
  V—带速(m/s)
  Qt—输送量(t/h)
  H—输送高度(m)
   B—带宽(mm)
  电动滚筒选型注意事项
  1.按照上述公式计算出的电动滚筒功率在下列情况下需要进行修正:
  (1)电动滚筒每天连续工作超过8小时,电机功率需提高一档;
  (2)筒体包胶的电动滚筒,电机功率应提高一档;
  (3)启动频繁的电动滚筒,电机功率应提高一档。
  电动滚筒使用注意事项
  1.使用前应检查滚筒内部油量,油量以滚筒直径的2/5为宜;检查电机接线是否正确(注:滚筒出厂时为无油状态 )。
  2.滚筒须空载启动。
  3.滚筒第一次工作300小时后更换润滑油(润滑油牌号:油冷式加N46号,油浸式加N150号),以后每隔5000小时换油一次并进行保养维修。
  4.定期检查油位,根据密封情况调整油封弹簧或更换油封。
  5.电动滚筒电器线路中应安装相配套的过载,缺相运行等保护装置,避免因电路故障烧坏电机,造成损失。
  6.电动滚筒应当水平安装,最大倾角不超过5°。
  7.电动滚筒工作的环境温度位-10℃至40℃,物料温度小于60℃,海拔高度不要超过1000米,如果工作环境超出上述范围,请与生产厂联系解决。
  带逆止器滚筒使用方法
  1.普通内置式电动滚筒一般采用逆止轴承,并作用于电机输出轴端,使用时可用相序仪查出选项或点动查出(带逆止器的电动滚筒端盖上均有旋向标记)。
  2.外置式电动滚筒功率小于30KW(含30KW)时也采用逆止轴承,并作用于输入轴端,电机与滚筒采用套筒式联接可采用1方法;电机与滚筒采用对开式联轴器联接,可将联轴器螺栓卸下,待查出电机旋向后再将其联接。
